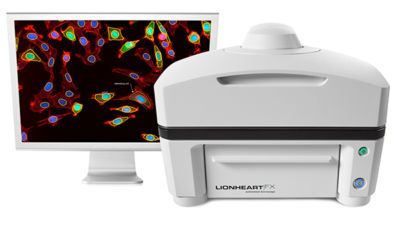

O Microscópio Automático Lionheart™ FX é um sistema compacto e completo de microscopia, para uma ampla variedade de aplicações em captura de imagens. Conta com objetivas de aumentos até 60x em ar; 60x e 100x de imersão em óleo, com canais de fluorescência, campo claro, campo claro em cores e contraste de fase, para uma grande variedade de aplicações. Uma tampa opcional de controle ambiental permite incubação até 40°C e controle de níveis de CO2/O2, e a câmara de umidade otimiza condições para ensaios de longa duração de captura de imagens com células vivas, e o módulo opcional de injetores duplos de reagentes facilita ensaios de cinéticas rápidas. O Lionheart FX, em conjunto com o software Gen5, compreendem o conceito Augmented Microscopy™ – a automação de captura de imagens, processamento, análise e desenvolvimento de dados e imagens prontos para publicações.
Geral
| Tipos de microplacas | Placas de 6 até 1536 poços |
| Outros consumíveis compatíveis | Lâminas de microscopia, placas de Petri e de cultivo, frascos de cultivo celular (T25, T75), câmaras de contagem (hemocitômetros), lâminas com câmaras. Compatível com acessórios até 3,8 cm de altura (1,5″) |
| Controle de temperatura | Incubação até 40 °C com tampa opcional para controle ambiental |
| Software | Software Gen5 para Leitores de Microplacas e Sistemas de Imagens incluído Software Gen5 Image e Image+ disponíveis para análise avançada das imagens (opcional) |
| Controle de CO2 e O2 (opcional) | Controle de 0 – 20% CO2 e controle de 1 – 19% O2, com Controlador de Gases opcional |
| Cobertura para controle ambiental | Tampa superior para proteção contra luz para captura de imagens e controle de incubação (opcional) |
| Resolução X/Y do estágio | Platina com parafuso de avanço, com resolução de 0,1 micrômetro |
| Controle de umidade | Câmara de umidade com recarga rápida de gás (opcional) |
| Tipos de microplacas | Placas de 6 até 1536 poços |
| Outros consumíveis compatíveis | Lâminas de microscopia, placas de Petri e de cultivo, frascos de cultivo celular (T25, T75), câmaras de contagem (hemocitômetros), lâminas com câmaras. Compatível com acessórios até 3,8 cm de altura (1,5″) |
| Controle de temperatura | Incubação até 40 °C com tampa opcional para controle ambiental |
| Software | Software Gen5 para Leitores de Microplacas e Sistemas de Imagens incluído Software Gen5 Image e Image+ disponíveis para análise avançada das imagens (opcional) |
| Controle de CO2 e O2 (opcional) | Controle de 0 – 20% CO2 e controle de 1 – 19% O2, com Controlador de Gases opcional |
| Cobertura para controle ambiental | Tampa superior para proteção contra luz para captura de imagens e controle de incubação (opcional) |
| Resolução X/Y do estágio | Platina com parafuso de avanço, com resolução de 0,1 micrômetro |
| Controle de umidade | Câmara de umidade com recarga rápida de gás (opcional) |
Sistema de Captura de Imagens
| Modo de Captura de Imagens | Fluorescência, campo claro, campo claro de alto contraste, campo claro em cores e contraste de fase |
| Método para captura de imagens | Uma cor, várias cores, montagem, lapso de tempo, z-stacking, modo rápido |
| Fonte de luz | LEDs de alta potência (comprimentos de onda disponíveis: 365 nm, 390 nm, 465 nm, 505 nm, 523 nm, 590 nm, 623 nm, 655 nm, 740 nm) |
| Câmera | Sony CMOS com 16 bits de tons de cinza |
| Binning da câmera | Binning 2×2 opcional, para foco e/ou captura de imagens |
| Faixa de exposição da câmera | 5 milisegundos até 4 segundos |
| Saídas de imagem disponíveis | Imagens originais: 16-bit TIFF Imagens salvas: TIF, JPG, BMP, PNG, EMF, GIF Vídeos: MP4, WMV |
| Capacidade de objetivas | 6 objetivas instaladas ao mesmo tempo, objetivas podem ser substituídas pelo usuário |
| Objetivas disponíveis | Fluorescência: Ar: 1.25x, NA 0.04; 2.5x (2.25x ef), NA: 0.07; 2.5x (2.75x ef), NA: 0.12; 4x, NA: 0.13; 10x, NA: 0.30; 20x, NA: 0.45; 40x, NA 0.60; 60x, NA 0.70 Óleo: 60x, NA: 1.42; 100x, NA: 1.40 Objetivas para contraste de fase disponíveis: 4x, NA: 0.13; 10x, NA: 0.30; 20x, NA: 0.45; 40x, NA 0.60 |
| Capacidade de cubos de filtros para captura de imagens | Até 4 cubos para fluorescência, instalados ao mesmo tempo, intercambiáveis pelo usuário, além do canal de campo claro. |
| Cubos de filtros para captura de imagens disponíveis | DAPI, CFP, GFP, YFP, RFP, Texas Red, CY5, CY7, Laranja de Acridina, CFP-YFP FRET, Clorofila, Ficoeritrina, Iodeto de Propídio, CY5.5, TagBFP, GFP (Ex)-CY6 (Em), RFP (Ex)-CY5 (Em), Alexa 568, Ex377/Em647 |
| Funções automatizadas | Autofoco, foco treinado pelo usuário, exposição automática, intensidade dos LEDs automática |
| Método de foco automático | Autofoco baseado em imagem Autofoco por laser, opcional |
| Taxa de captura de imagem | Taxa de Captura Mais Rápida, Apenas um Poço: *Resolução Total: até 10 quadros por segundo, para imagens em apenas um canal/cor *Binning 2×2: até 20 quadros por segundo para imagens em apenas um canal/cor |
| Controle do estágio do microscópio | Controle pelo software Gen5 Controlador joystick opcional |
| Modo de Captura de Imagens | Fluorescência, campo claro, campo claro de alto contraste, campo claro em cores e contraste de fase |
| Método para captura de imagens | Uma cor, várias cores, montagem, lapso de tempo, z-stacking, modo rápido |
| Fonte de luz | LEDs de alta potência (comprimentos de onda disponíveis: 365 nm, 390 nm, 465 nm, 505 nm, 523 nm, 590 nm, 623 nm, 655 nm, 740 nm) |
| Câmera | Sony CMOS com 16 bits de tons de cinza |
| Binning da câmera | Binning 2×2 opcional, para foco e/ou captura de imagens |
| Faixa de exposição da câmera | 5 milisegundos até 4 segundos |
| Saídas de imagem disponíveis | Imagens originais: 16-bit TIFF Imagens salvas: TIF, JPG, BMP, PNG, EMF, GIF Vídeos: MP4, WMV |
| Capacidade de objetivas | 6 objetivas instaladas ao mesmo tempo, objetivas podem ser substituídas pelo usuário |
| Objetivas disponíveis | Fluorescência: Ar: 1.25x, NA 0.04; 2.5x (2.25x ef), NA: 0.07; 2.5x (2.75x ef), NA: 0.12; 4x, NA: 0.13; 10x, NA: 0.30; 20x, NA: 0.45; 40x, NA 0.60; 60x, NA 0.70 Óleo: 60x, NA: 1.42; 100x, NA: 1.40 Objetivas para contraste de fase disponíveis: 4x, NA: 0.13; 10x, NA: 0.30; 20x, NA: 0.45; 40x, NA 0.60 |
| Capacidade de cubos de filtros para captura de imagens | Até 4 cubos para fluorescência, instalados ao mesmo tempo, intercambiáveis pelo usuário, além do canal de campo claro. |
| Cubos de filtros para captura de imagens disponíveis | DAPI, CFP, GFP, YFP, RFP, Texas Red, CY5, CY7, Laranja de Acridina, CFP-YFP FRET, Clorofila, Ficoeritrina, Iodeto de Propídio, CY5.5, TagBFP, GFP (Ex)-CY6 (Em), RFP (Ex)-CY5 (Em), Alexa 568, Ex377/Em647 |
| Funções automatizadas | Autofoco, foco treinado pelo usuário, exposição automática, intensidade dos LEDs automática |
| Método de foco automático | Autofoco baseado em imagem Autofoco por laser, opcional |
| Taxa de captura de imagem | Taxa de Captura Mais Rápida, Apenas um Poço: *Resolução Total: até 10 quadros por segundo, para imagens em apenas um canal/cor *Binning 2×2: até 20 quadros por segundo para imagens em apenas um canal/cor |
| Controle do estágio do microscópio | Controle pelo software Gen5 Controlador joystick opcional |
Injetores de reagentes (opcional)
| Número | 2 bombas seringas |
| Consumíveis compatíveis | Microplacas de 6 a 384 poços, placas de Petri e de cultivo celular, lâminas com câmaras |
| Volume morto | <1,65 mL com reversão de fluxo |
| Opções de ponteiras para injetores | Ponteira alinhada – alinhada com o caminho óptico para dispensação em ensaios cinéticos rápidos Ponteira deslocada – dispensação deslocada do caminho óptico |
| Volume de dispensação | 5 – 1000 µL em incrementos de 1 µL |
| Exatidão de dispensação | +1 µL ou 2% |
| Precisão de dispensação | <2% de 50 – 200 µL |
| Número | 2 bombas seringas |
| Consumíveis compatíveis | Microplacas de 6 a 384 poços, placas de Petri e de cultivo celular, lâminas com câmaras |
| Volume morto | <1,65 mL com reversão de fluxo |
| Opções de ponteiras para injetores | Ponteira alinhada – alinhada com o caminho óptico para dispensação em ensaios cinéticos rápidos Ponteira deslocada – dispensação deslocada do caminho óptico |
| Volume de dispensação | 5 – 1000 µL em incrementos de 1 µL |
| Exatidão de dispensação | +1 µL ou 2% |
| Precisão de dispensação | <2% de 50 – 200 µL |
Características Físicas
| Potência | Consumo máximo de 250 Watts. |
| Dimensões | Com tampa fechada, ou sem tampa: 46,5 cm P x 45,5 cm L x 35,8 cm A (18.3″, 17.9″, 14.1″) Com tampa completamente aberta: 46,5 cm P x 45,5 cm L x 69,8 cm A (18.3″, 17.9″, 27.5″) |
| Peso | Sem tampa de controle ambiental: 23,1 kg (51 lbs) Com tampa de controle ambiental: 26,3 kg (58 lbs) |
| Potência | Consumo máximo de 250 Watts. |
| Dimensões | Com tampa fechada, ou sem tampa: 46,5 cm P x 45,5 cm L x 35,8 cm A (18.3″, 17.9″, 14.1″) Com tampa completamente aberta: 46,5 cm P x 45,5 cm L x 69,8 cm A (18.3″, 17.9″, 27.5″) |
| Peso | Sem tampa de controle ambiental: 23,1 kg (51 lbs) Com tampa de controle ambiental: 26,3 kg (58 lbs) |
Regulamentação
| Regulamentação | Com marcação CE e TUV. Em conformidade com RoHS. Estão disponíveis modelos para Diagnóstico In Vitro. |
Configurações
- LFX
Sistema de Captura Automática de Imagens de Células Vivas AuLionheart FX. Capacidade para captura de imagens em fluorescência, campo claro, campo claro em cores e contraste de fase. Inclui software básico Gen5. Objetivas, cubos LED/filtros, acessórios e upgrades de software vendidos separadamente.
